過程連接件 卡盤

公稱通徑

管道標準

 依據DIN 32676（見 第4頁 尺寸表）

DN25 (1"), DN40 (1,5"), DN50 (2")

DIN 11850系列2（DIN 11866系列A）

 ASME-BPE 2004

材料 殼體

夾緊環

轉子

滑動軸承

 膠粘劑

 墊圈

信號探頭

不銹鋼316L (1.4404)

不銹鋼304 (1.4301)

不銹鋼316L (1.4404)

Rulon 123TM(PTFE復合材料),帶USP class VI證書

 GSP 1325-2

PTFE 帶 USP Class VI證書

 不銹鋼304 (1.4301)

接液表面 HM-E（食品級）

HMP-E（制藥級）

 R_a ≤ 0.8 μm（電解拋光）

R_a ≤ 0.5 μm（電解拋光）

溫度范圍 過程

環境

最高120 °C ( 更高耐溫型號可咨詢我們）

-40至+85 °C

測量范圍 DN25 / 1"

DN40 / 1.5"

 DN50 / 2"

1600...15900 l/h

 2900...29500 l/h

 5600...56750 l/h

精度 測量精度

重復性

 在整個量程內±0.50 % 測量值

±0.10 %

測量介質 產品粘度

純度

介質阻力

最大100 cP (1 cP = 1mPa ? s)

 顆粒直徑 <20 μm

依照一般阻力曲線。

信號探頭 HTE000 過程

環境

測量原理

 機械連接

 供電電壓

電氣連接

 信號線

信號

頻率范圍

 輸出單位

 最大 120 °C (更高耐溫的型號請咨詢我們)

-40...+85 °C

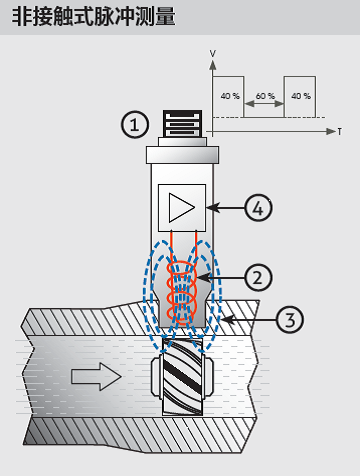

渦電流

5/8"-18 (UNF-20)

8至24 V DC;最大 0.8 W

M12

3-芯, 帶屏蔽, 最長150 米

PNP 脈沖輸出, 無比例調節

 占空比 (低/高):60:40

 V最大 = 供電電壓 - 0.7 V

 V最小 = 0.5 V

0至1000 Hz, 取決于流速和公稱通徑

 每體積單位脈沖數
